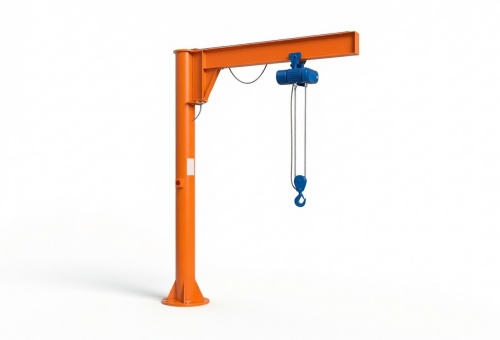

Краны консольные поворотные электрические

Электрический консольный кран представляет собой грузоподъемную машину, состоящую из вертикальной опоры, консольной балки и электрической тали. В зависимости от конструкции оборудование может иметь неподвижную или поворотную консоль, позволяющую обслуживать рабочую зону в секторе до 360°.

Основное назначение консольного крана — выполнение локальных грузоподъемных операций, когда применение мостового крана экономически нецелесообразно или невозможно.

Электрические консольные краны применяются для:

• обслуживания станков;
• перемещения металлических заготовок;
• монтажа оборудования;
• подачи деталей на производственные линии;
• погрузки и разгрузки автомобилей;
• складирования продукции;
• обслуживания сборочных участков;
• ремонта тяжелой техники.

Благодаря компактным размерам оборудование эффективно работает даже в ограниченном пространстве.

Принцип работы консольного электрического крана

Работа крана основана на взаимодействии нескольких механизмов. После включения питания оператор управляет электрической талью с помощью подвесного кнопочного пульта или радиоуправления. Груз поднимается на необходимую высоту, затем таль перемещается вдоль консольной балки, а при наличии механизма поворота консоль вращается вокруг вертикальной оси, обеспечивая транспортировку груза в пределах рабочей зоны.

В зависимости от модели возможны следующие движения:

• подъем и опускание груза;
• горизонтальное перемещение тали по консоли;
• поворот консоли;
• вращение колонны (для отдельных конструкций).

Такая схема обеспечивает высокую точность позиционирования и безопасность выполнения грузоподъемных операций.

Конструкция электрического консольного крана

Современный консольный кран состоит из нескольких основных узлов.

Опорная колонна

Несущая вертикальная конструкция воспринимает все нагрузки и передает их на фундамент. Колонна изготавливается из высокопрочной стали и имеет значительный запас прочности.

Консольная балка

Балка служит направляющей для передвижения электрической тали. Обычно выполняется из двутаврового профиля или коробчатой металлоконструкции.

Электрическая таль

Основной грузоподъемный механизм включает:

• электродвигатель;
• редуктор;
• тормоз;
• барабан или цепной механизм;
• грузовой канат либо цепь;
• крюковую подвеску.

Электрическая таль обеспечивает плавный подъем и опускание груза, а также его перемещение вдоль балки.

Механизм поворота

В зависимости от исполнения поворот консоли может осуществляться:

• вручную;
• электрическим приводом.

Электрический поворот особенно востребован при высокой интенсивности работы и больших грузоподъемностях.

Электрооборудование

Система включает:

• шкаф управления;
• пульт управления;
• кабельную систему;
• концевые выключатели;
• защитную автоматику;
• ограничители нагрузки.

Виды электрических консольных кранов

В зависимости от конструкции различают несколько основных типов оборудования.

Кран консольный колонный

Наиболее распространенная модель. Устанавливается на отдельный фундамент и обеспечивает вращение консоли вокруг собственной оси. Отличается высокой устойчивостью и универсальностью применения.

Кран консольный настенный

Крепится непосредственно к несущей колонне или стене здания. Позволяет экономить производственное пространство и эффективно обслуживать отдельные рабочие зоны.

Кран консольный передвижной

Оснащается мобильным основанием или устанавливается на платформу. Используется при необходимости обслуживания нескольких участков производства.

Кран консольный поворотный

Имеет механизм вращения консоли с углом поворота от 180° до 360°. Обеспечивает обслуживание большой рабочей зоны.

Основные преимущества электрического консольного крана

Популярность данного оборудования обусловлена рядом важных преимуществ.

Высокая производительность

Электрический привод значительно ускоряет выполнение погрузочно-разгрузочных операций.

Компактность

Консольный кран занимает минимум производственной площади и не требует сложной подкрановой инфраструктуры.

Простота монтажа

Установка оборудования выполняется значительно быстрее по сравнению с мостовыми кранами.

Экономичность

Небольшое энергопотребление и минимальные эксплуатационные расходы обеспечивают низкую стоимость владения.

Универсальность

Оборудование подходит для различных отраслей промышленности и может использоваться как внутри помещений, так и на открытых площадках.

Безопасность

Современные модели оснащаются:

• ограничителями грузоподъемности;
• аварийными выключателями;
• тормозными системами;
• защитой от перегрузок;
• концевыми выключателями;
• системой аварийной остановки.

Технические характеристики

Консольные электрические краны выпускаются в различных исполнениях.

Наиболее распространенные параметры:

Грузоподъемность:

• 125 кг;
• 250 кг;
• 500 кг;
• 1 тонна;
• 2 тонны;
• 3,2 тонны;
• 5 тонн;
• до 10 тонн (специальное исполнение).

Вылет консоли:

• от 2 до 10 метров.

Высота подъема:

• от 3 до 12 метров;
• по индивидуальному заказу — больше.

Угол поворота:

• 180°;
• 270°;
• 300°;
• 360°.

Скорость подъема:

• 4–8 м/мин;
• с частотным регулированием — по техническому заданию.

Питание:

• трехфазная сеть 380 В, 50 Гц.

При необходимости оборудование проектируется по индивидуальным размерам и техническим требованиям заказчика.
